Anclaje para clavar FNA II

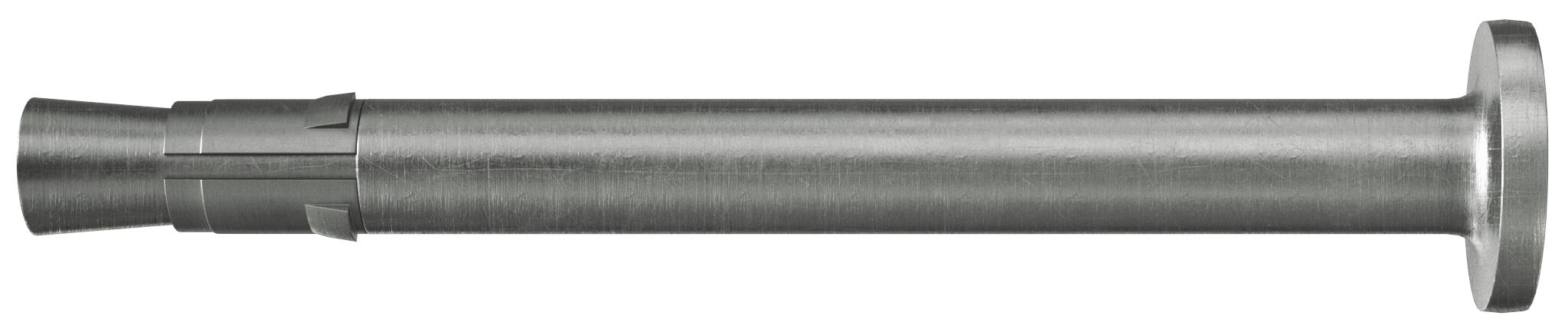

  • Product Picture: "Anclaje-clavo de alto rendimiento FNA II 6x30/5 R acero inoxidable A4"
  • Application Picture
  • Application Picture
    • Application Picture
    • Product Picture
    • Application Picture
      Art.-No. 44122

      Anclaje-clavo de alto rendimiento FNA II 6x30/5 R acero inoxidable A4

      Variantes de productos
      Datos CAD
      Descargar datos de la imagen
      Principales características
      • Principales ventajas: El gancho de expansión optimizado asegura la sujeción al colocarlo en el agujero, e impide que se caiga durante las instalaciones elevadas.
      • Principales aplicaciones: Anclaje seguro especialmente en caso de influencias por vibración, viento, remolinos y presión
      • Tecnología: Montaje cómodo sin herramienta de inserción con par de apriete controlado

      Las ventajas / descripción del producto

      El anclaje por impacto de montaje sencillo de acero inoxidable para la fijación múltiple.
      Ventajas
      • El principio activo especial permite una sencilla instalación de impacto y, por consiguiente, un corto tiempo de procesamiento.
      • La profundidad de anclaje, extremadamente corta, previene impactos de refuerzo, y crea las condiciones para una instalación exenta de problemas.
      • El gancho de expansión optimizado asegura la sujeción al colocarlo en el agujero, e impide que se caiga durante las instalaciones elevadas.
      • La sección transversal del eje macizo garantiza una elevada capacidad de carga, ofreciendo un nivel de seguridad extremadamente alto.
      • Una gama de formas de cabeza permite la fijación de accesorios muy diversos, y la adaptación ideal al fin previsto.
      El anclaje para clavar FNA II 6 de fischer con cabeza de aguja se fabrica en acero inoxidable. El FNA II se coloca rápidamente con unos golpes de martillo en el montaje pasante. Al aplicar carga, el FNA II se expande por sí solo. Así, el cono se introducirá en el clip de expansión y se arriostrará contra la pared de la perforación. El anclaje para clavar FNA II 6 de fischer con cabeza de aguja es principalmente ideal para la fijación de carriles y sistemas de submarcos de madera o metal en exteriores.

      Solicitud y aprobación

      Aplicaciones
      • Placas de protección contra incendios
      • Tableros de protección contra incendios
      • Sistemas de ventilación
      • Perchas de alambre y nonious
      • Rieles de montaje
      • Abrazaderas metálicas
      • Subestructuras de madera y metal
      Materiales de construcción
      Aprobado para:
      • Hormigón C12/15 a C50/60, fisurado, para múltiples fijaciones de aplicaciones no estructurales
      También apto para:
      • Ladrillo silicocalcáreo macizo
      • Piedra natural con estructura densa
      • Losas alveolares pretensadas
      * Puede encontrar información detallada sobre materiales de construcción en el documento de registro.
      Aprobación
      • ETA-06/0175
      • DoP No. 0235
      • GS 6.1/21-076-1

      Instrucciones de montaje

      Funcionalidad
      • El FNA II con cabeza de aguja es apto para montaje pasante.
      • Al aplicar carga, el anclaje para clavar FNA II instalado se expande por sí solo. De este modo, el cono se introducirá en el clip de expansión y se arriostrará contra la pared de la perforación.
      • Herramientas de inserción disponibles:
        FNA S-SBO para colocarla en la broca,
        FNA S-SDS para el montaje en serie con un martillo perforador
        FNA S-H para la instalación manual de carriles.
      Mounting Strip 1 Picture
      1 / 4
      • 1
        Mounting Strip 1 Picture
      • 2
        Mounting Strip 1 Picture
      • 3
        Mounting Strip 1 Picture
      • 4
        Mounting Strip 1 Picture

      Datos técnicos

      Aprobación ETA
      Longitud de anclaje 42,5 mm
      Diámetro de agujero (
      d0
      )      		6 mm
      Min. profundidad del agujero de perforación a tal efecto en fijaciones (
      h2
      )      		45 mm
      Max. espesor de accesorio (
      t fix
      )      		5 mm
      Diámetro de la cabeza (
      dh
      )      		13 mm
      Contenidos 100x Anclaje para clavar FNA II 6x30 /5 acero inoxidable A4
      Variante de embalaje caja
      Contenido por Pack 100
      GTIN (EAN-Code) 4006209441220

      Documentos para descargar

      ETA Certification Document
      pdf, ETA-06/0175
      European Technical Assessment for fischer Nail anchor FNA II - Load controlled expansion anchor for multiple use for non-structural applications in concrete
      Creado el 02/03/2021
      DOP - Declaration of Performance
      pdf, DoP No. 0235
      Declaration of Performance for fischer Nail anchor FNA II (Mechanical fastener for use in concrete)
      Creado el 16/03/2021
      Test report (fire protection)
      pdf, GS 6.1/21-076-1
      Assessment of the load-bearing behaviour of fischer nail anchors FNA II R and FNA II HCR under tension load and one-sided fire loading according to the ZTV-ING-curve
      Creado el 05/10/2021
      Load Table
      pdf,
      Nail anchor FNA II - Permissible loads for a single anchor for multiple use of redundant non-structural applications in normal concrete C20/25 up to C50/60.
