Taco S 14 ROE
  • Product Picture: "Taco S 14 ROE 100 - 25uds."
  • Application Picture
  • Application Picture
  • Application Picture
    • Application Picture
    • Product Picture
    • Application Picture
    • Application Picture
      Art.-No. 52161

      Taco S 14 ROE 100 - 25uds.

      Variantes de productos
      Descargar datos de la imagen
      Principales características
      • Principales ventajas: Taco con una adecuación óptima con la hembrilla GS para un máximo rendimiento.
      • Principales aplicaciones: Ideal para fijaciones en materiales macizos
      • Tecnología: Taco de nylon de gran calidad con un borde que impide que se unda y se desprenda. Fijación cerca del borde gracias a la geometría de expansión delgada.

      Las ventajas / descripción del producto

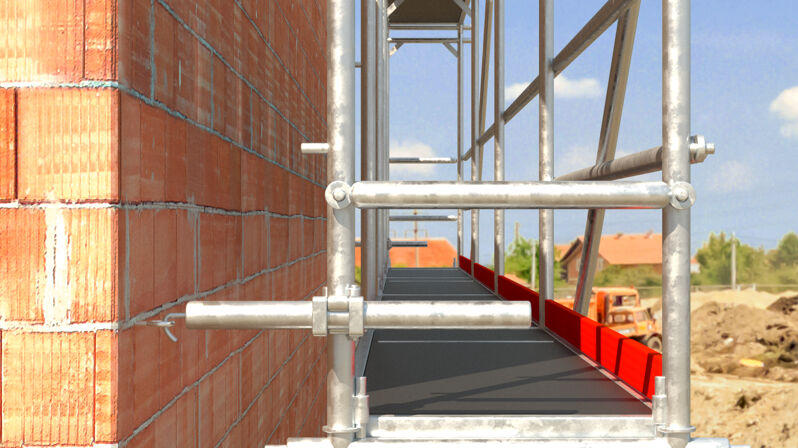

      El taco para el anclaje de andamios estándar en hormigón y ladrillo de hormigón macizo
      Ventajas
      • La combinación óptima del ojal de andamio y el taco permite unos elevados valores de sujeción y, por lo tanto, ofrece una mayor seguridad.

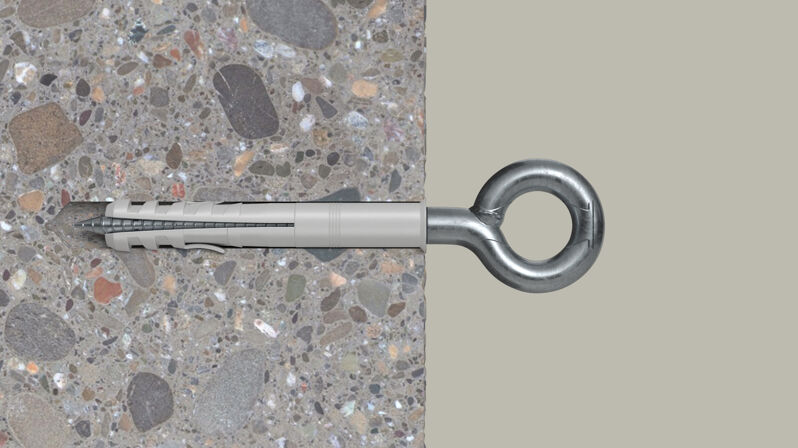

      El taco S 14 ROE de fischer es un taco de expansión fabricado en Nylon de gran calidad para el alojamiento de ojales de andamios GS 12 de fischer. Las alas de expansión impiden que se gire y facilitan el montaje. Al girar el ojal de andamio se expanden las zonas de expansión y se anclan de forma segura en el material. Al realizar el montaje próximo al borde, girar el taco para que la fuerza de expansión se produzca paralela al borde.

      Solicitud y aprobación

      Aplicaciones
      En combinación con GS 12:

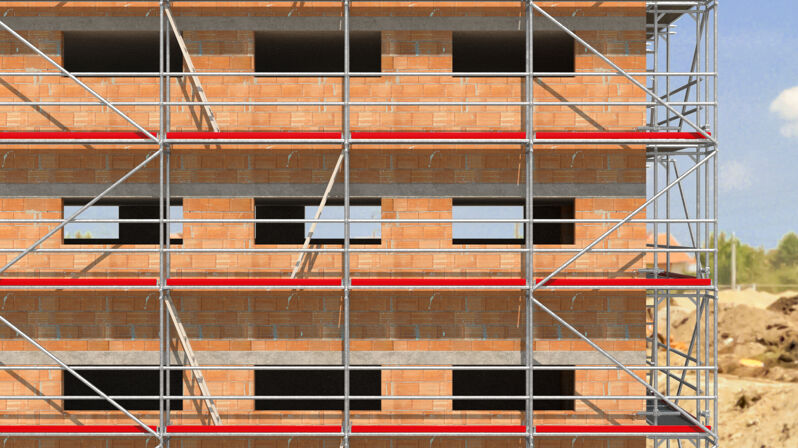

      • Andamios de fachada
      • Cuerdas
      • Cadenas
      • Andamios trepantes
      • Iluminación
      • Cables para tender
      • Cestas colgantes
      Materiales de construcción
      GS 12 + S 14 ROE apto para:
      • Hormigón
      • Ladrillo macizo de piedra arenisca
      • Piedra natural con estructura densa
      • Ladrillo macizo
      * Puede encontrar información detallada sobre materiales de construcción en el documento de registro.

      Instrucciones de montaje

      Funcionalidad
      • Para alcanzar la capacidad de carga máxima, los tacos de Nylon sólo deben utilizarse una vez.
      • No apto para columpios, hamacas o similares.
      Mounting Strip 1 Picture
      1 / 6
      • 1
        Mounting Strip 1 Picture
      • 2
        Mounting Strip 1 Picture
      • 3
        Mounting Strip 1 Picture
      • 4
        Mounting Strip 1 Picture
      • 5
        Mounting Strip 1 Picture
      • 6
        Mounting Strip 1 Picture

      Datos técnicos

      Diámetro de agujero (
      d0
      )      		14 mm
      Min. profundidad del agujero de perforación a tal efecto en fijaciones (
      h2
      )      		125 mm
      Profundidad de anclaje efect. (
      hef
      )      		70 mm
      Longitud de anclaje (
      l
      )      		100 mm
      Max. espesor de capa no rodamiento (
      t fix
      )      		30 mm
      Mín. penetración de perno (
      lE,min
      )      		105 mm
      Contenidos 25x Taco S 14 ROE 100
      Variante de embalaje caja
      Contenido por Pack 25
      GTIN (EAN-Code) 4006209521618

      Documentos para descargar

      Load Table
      pdf,
      Scaffold anchoring S14 ROE / S 16 H R + GS 12 - Mean ultimate loads for tension of a single anchor.
