Art.-No. 537264

Blister Tacos DuoTec 10 con hembrilla abierta - 2uds.

Name: Blister Tacos DuoTec 10 con hembrilla abierta - 2uds.
Brand: fischer

Variantes de productos

Descargar datos de la imagen

Principales características

Combinación de dos componentes de materiales para un mayor rendimiento.
El manguito redondo refuerza la perforación y permite cargas transversales claramente mayores.
El mango curvado permite palpar obstáculos antes del montaje.

La solución de fácil montaje para grandes cargas en placas.

Ventajas

El alojamiento flexible del tornillo permite el empleo de tornillos y corchetes con roscas de diferentes formas.
Los plásticos reforzados con fibra de vidrio y la pieza de esqueleto metálico (fischer DuoTec 12) garantizan el alojamiento de grandes cargas de tracción y transversales en todas las placas.
El lado de apoyo de Nylon gris y blando distribuye la carga en la superficie de la placa y minimiza así la debilitación del material de construcción portante.
Las perforaciones de diámetros convencionales y el elemento basculante corto para un montaje sencillo en huecos estrechos y también con aislamiento.
El manguito con reborde blanco con función de encastre permite el premontaje rápido y seguro del taco en la perforación.
Con escala en la cinta de tracción (fischer DuoTec 12) para indicar la longitud necesaria del tornillo (valor en la escala + 20 mm).

El funcionamiento exclusivo y la geometría de tacos del DuoTec de fischer permiten un soporte de cargas muy pesadas para tacos vuelco. En las fijaciones múltiples, esto reduce el número de fijaciones y maximiza la seguridad. Como miembro de la línea DUO, el DuoTec se compone de dos componentes de plástico. El componente rojo y duro del manguito del taco permite la distribución uniforme de la carga, y el gris y blando impide causar daños en la superficie de la placa durante la fijación, reduciendo así la carga. En aplicaciones en placas, detrás de las cuales hay un hueco, se utiliza el DuoTec como un taco vuelco. En materiales macizos, el taco también puede utilizarse como taco de expansión.

Aplicaciones

Armarios colgantes de cocina
Armarios de la sala de estar
Estantes
Armarios
Pasamanos
Cuadros
Espejos
Lámparas
Tiestos colgantes pesados

Materiales de construcción

Apto para:

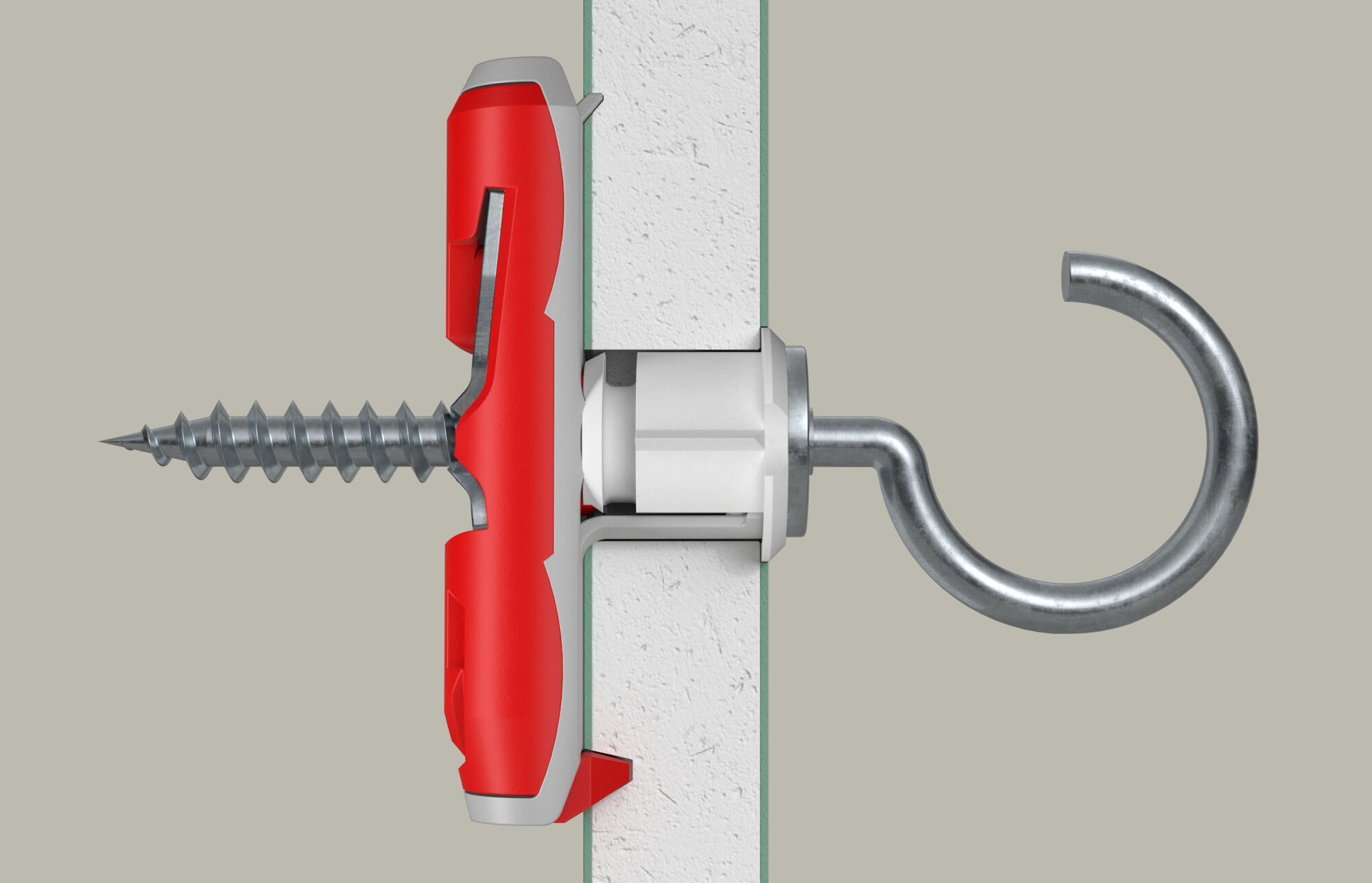

Cartón yeso
Cartón yeso reforzado con fibras

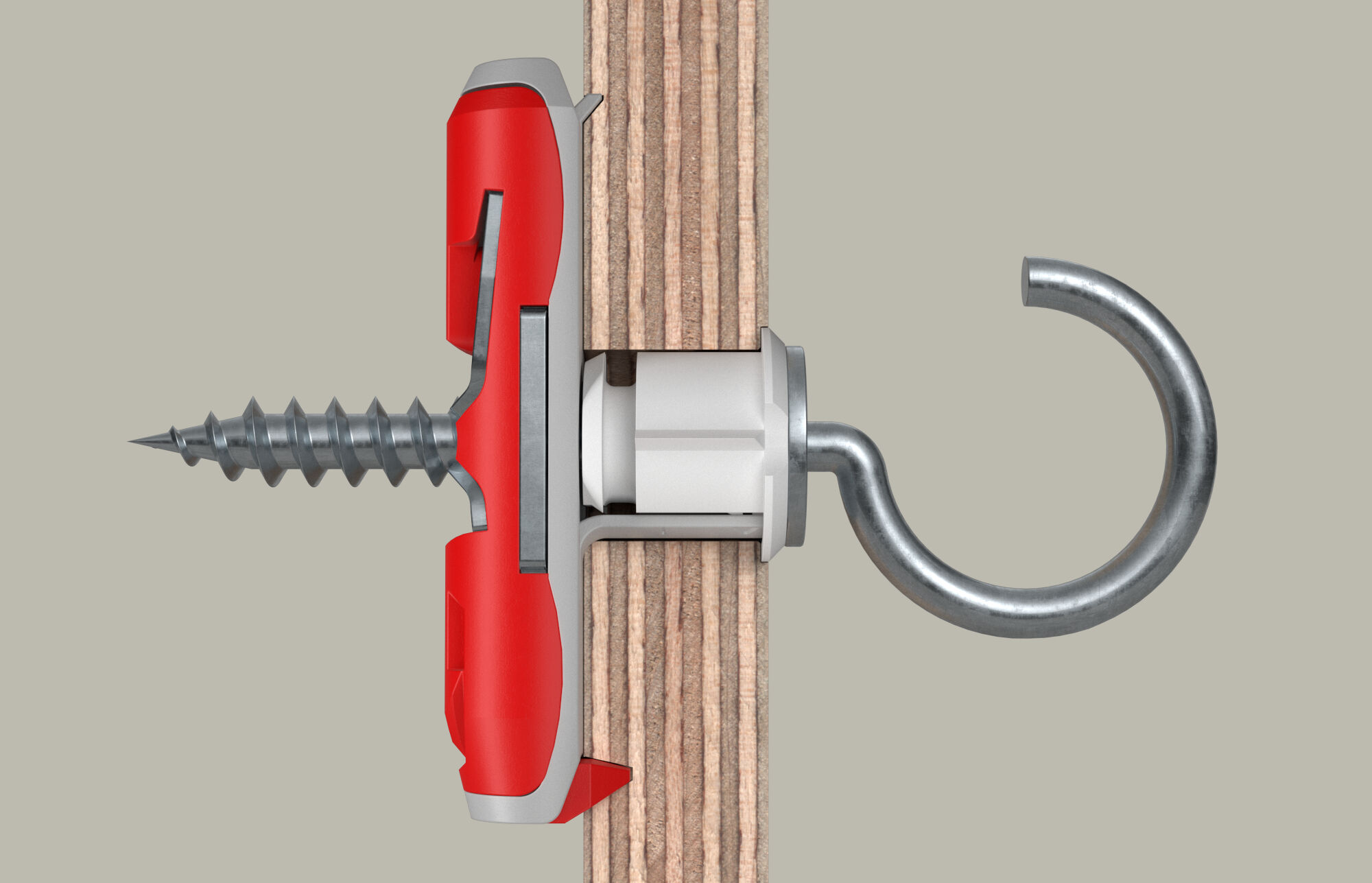

Paneles de madera, como por ejemplo madera pretensada, tablero de fibras de madera y contrachapados
Planchas de acero
Tableros de plástico
Bloques huecos de hormigón

También funciona en:

Materiales macizos como hormigón y madera

* Puede encontrar información detallada sobre materiales de construcción en el documento de registro.

Funcionalidad

El DuoTec de fischer es adecuado para el premontaje.
Montaje sencillo con ayuda de brocas convencionales de 10 o 12 mm.
Gracias al elemento basculante corto, también es ideal para huecos estrechos aislados también con lana mineral. ¡Observar la longitud del elemento basculante!

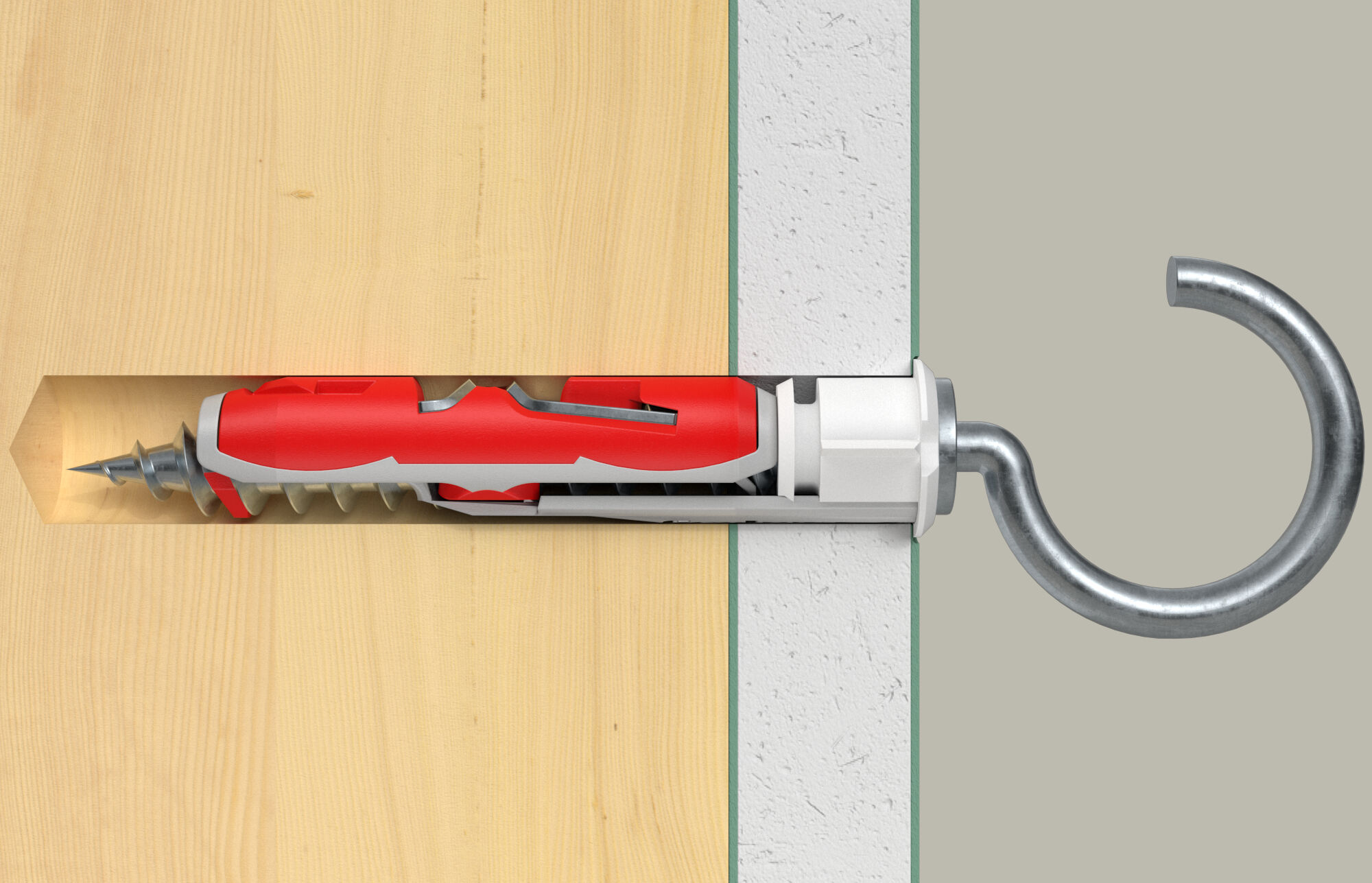

En materiales macizos, como p. ej. hormigón o madera, funciona como un taco de expansión. ¡Atención, no con tornillos métricos!
El alojamiento flexible de tornillos permite el uso de placas de madera, placas de suspensión y tornillos y corchetes métricos.

Mounting Strip 1 Picture

1 / 8

Mounting Strip 2 Picture

1 / 3

Mounting Strip 3 Picture

1 / 5

Diámetro de agujero ( d₀ )	10 mm
Min. grosor del panel ( d_p )	9,5 mm
Max. grosor del panel ( d_p )	55 mm
Min. profundidad de la cavidad ( a )	40 mm
Diámetro tornillo ( d_s )	5,0 mm
La longitud del tornillo ( l_s )	84 mm
Min. taladro profundidad del agujero ( h₁ )	66 mm
Longitud de anclaje ( l )	50 mm

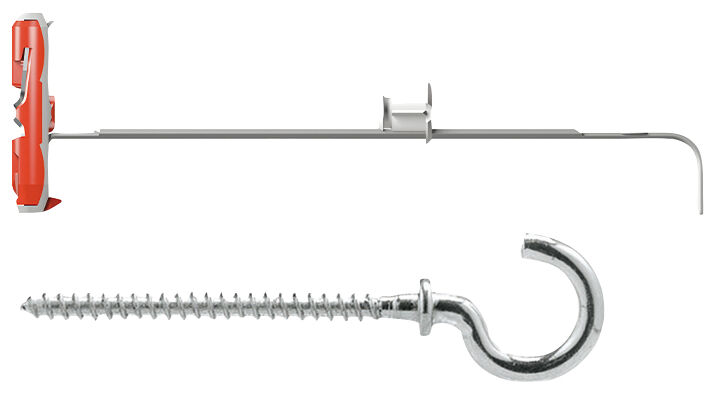

Contenidos	2x Tacos DuoTec 10 + 2x Hembrilla abierta
Variante de embalaje	blíster
Contenido por Pack	2
GTIN (EAN-Code)	4048962254136
