Anclaje Zykon-Panel FZP II T PA
  • Product Picture: "Anclaje panel Zykon FZP II 11 x 5 M6/T/11 PA"
  • Product Picture: "Anclaje panel Zykon FZP II 11 x 5 M6/T/11 PA"
  • Application Picture
  • Application Picture
  • Application Picture
  • Application Picture
    • Application Picture
    • Product Picture
    • Product Picture
    • Application Picture
    • Application Picture
    • Application Picture
      Art.-Nr. 552888

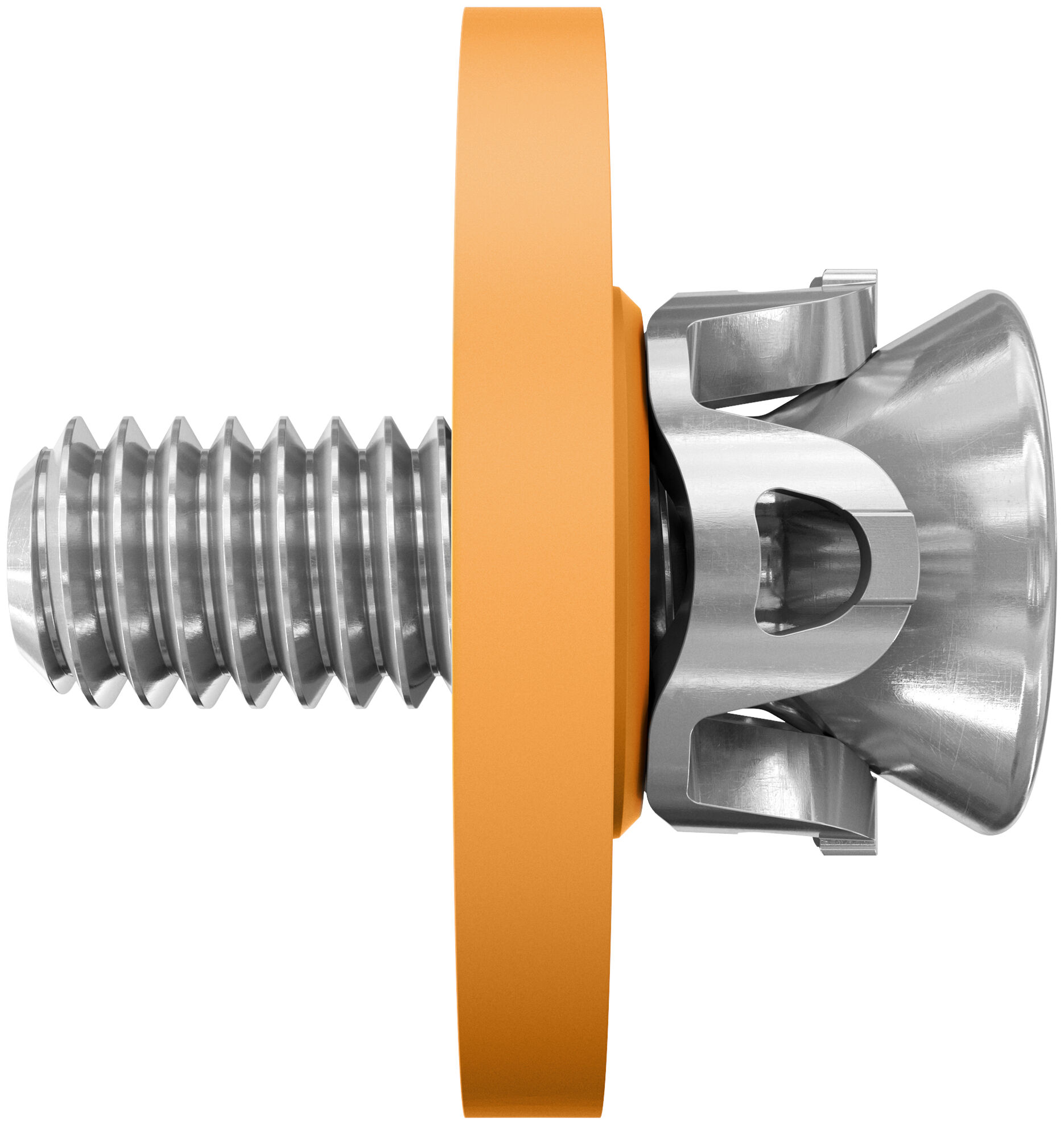

      Anclaje panel Zykon FZP II 11 x 5 M6/T/11 PA

      Produktvarianten
      Descargar datos de la imagen
      Principales características
      • Principales ventajas: Este anclaje proporciona fuerzas de sujeción mucho mejores que los sistemas comúnmente disponibles, lo que permite la uso de paneles de gran formato.
      • Principales aplicaciones: La solución de fijación oculta para paneles de fachada delgados, como HPL, fibrocemento y paneles de superficie sólida.

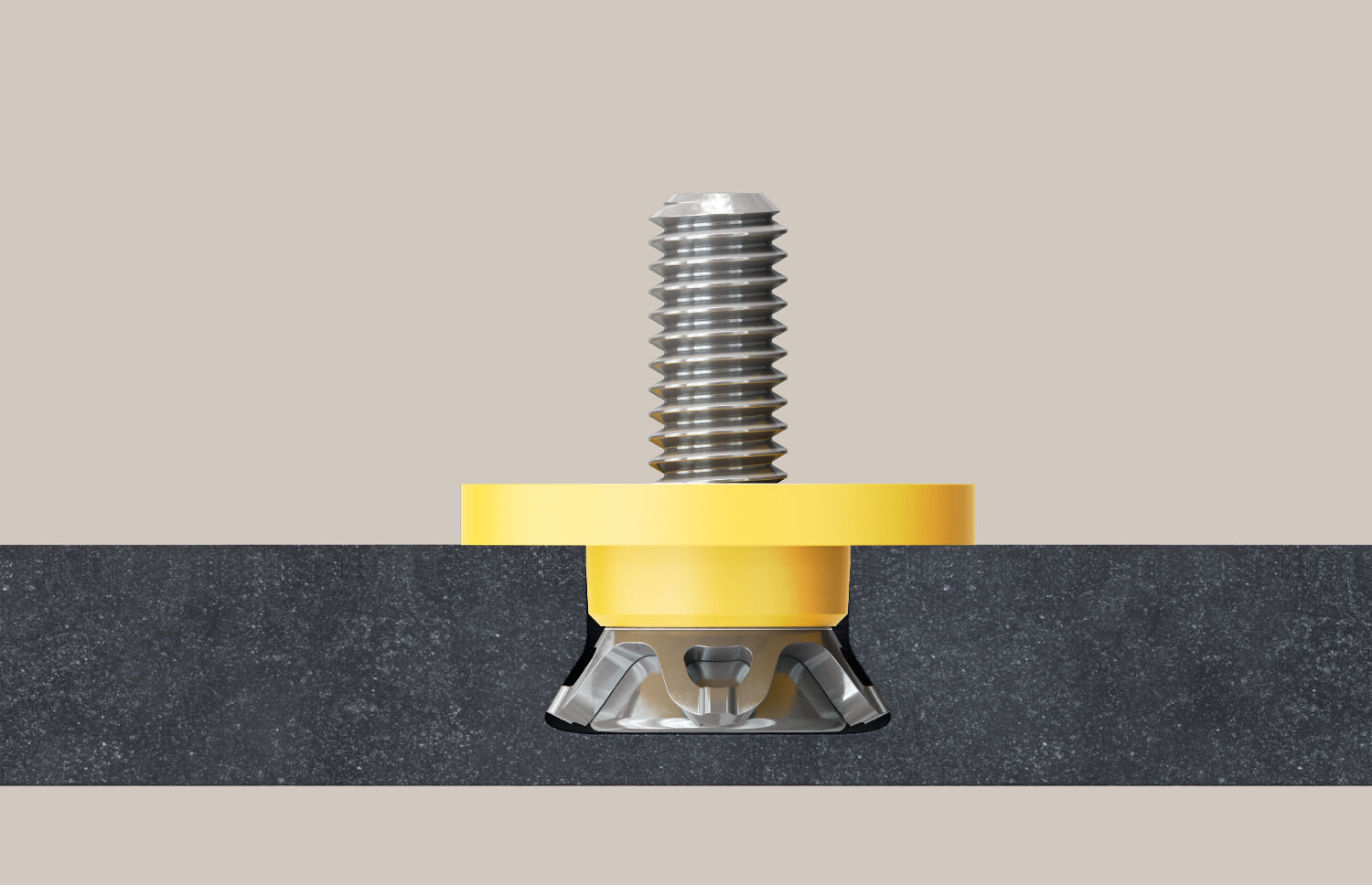

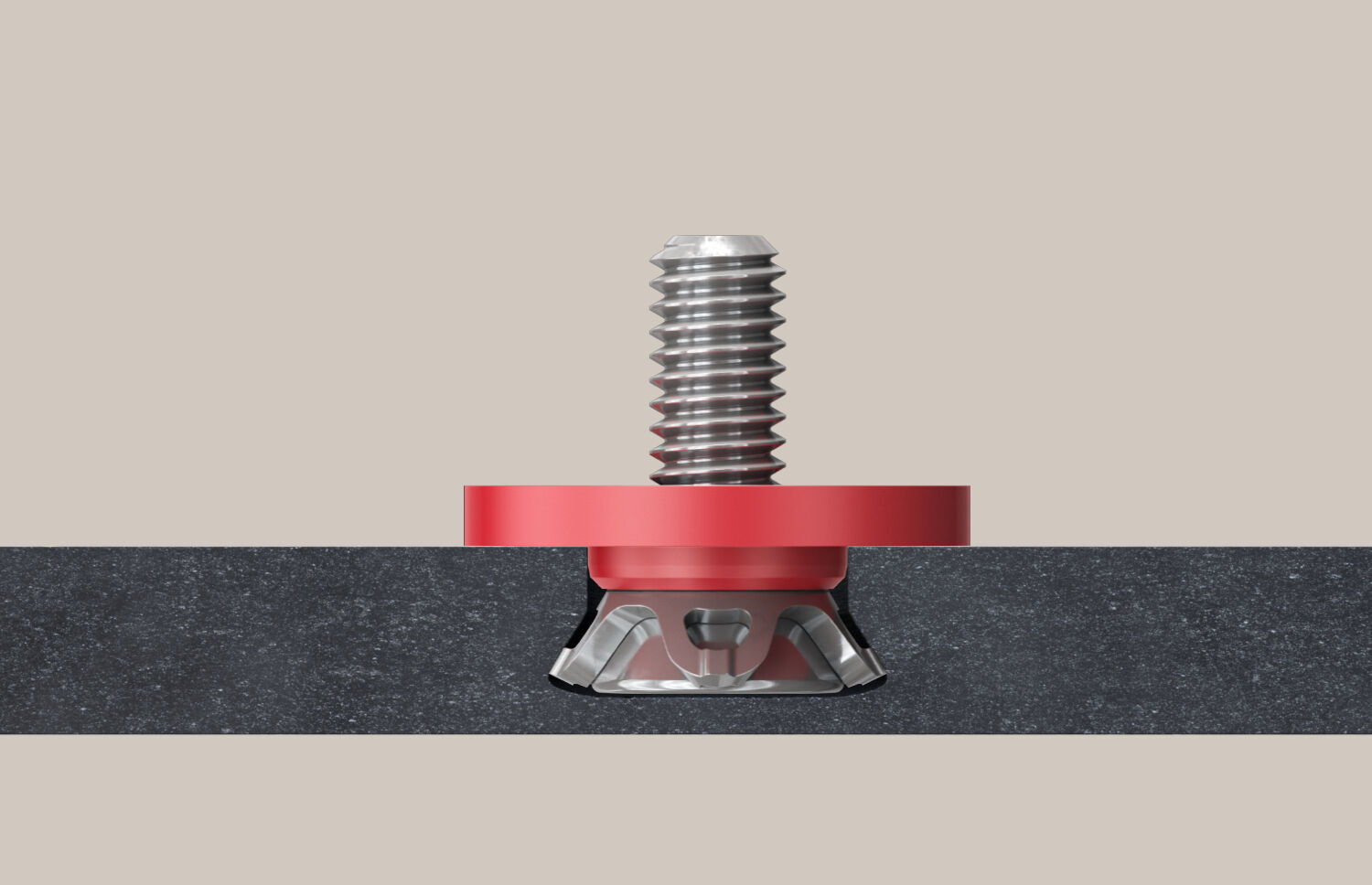

      • Tecnología: La forma coincidente del anclaje de socavado crea una fijación entrelazada y sin tensión en el orificio de perforación cónico socavado.

      Die Vorteile / Produktbeschreibung

      El especialista en paneles de fachada delgados, como HPL y fibrocemento.
      Ventajas
      • La geometría corta del anclaje permite su uso en paneles delgados a partir de 8 mm de espesor.
      • La fijación no es visible desde el exterior, creando una superficie de fachada visualmente atractiva.
      • La forma coincidente del anclaje de socavado crea una fijación entrelazada y sin tensión en el orificio de perforación cónico socavado.
      • La configuración del anclaje mediante la tecnología de socavado permite al usuario seleccionar el mejor posición estructural en el panel de fachada. Esto reduce significativamente el momento de flexión del panel.
      • El anclaje permite cargas de falla más altas en comparación con los sistemas comunes.
      • Este anclaje proporciona fuerzas de sujeción mucho mejores que los sistemas comúnmente disponibles, lo que permite la uso de paneles de gran formato.

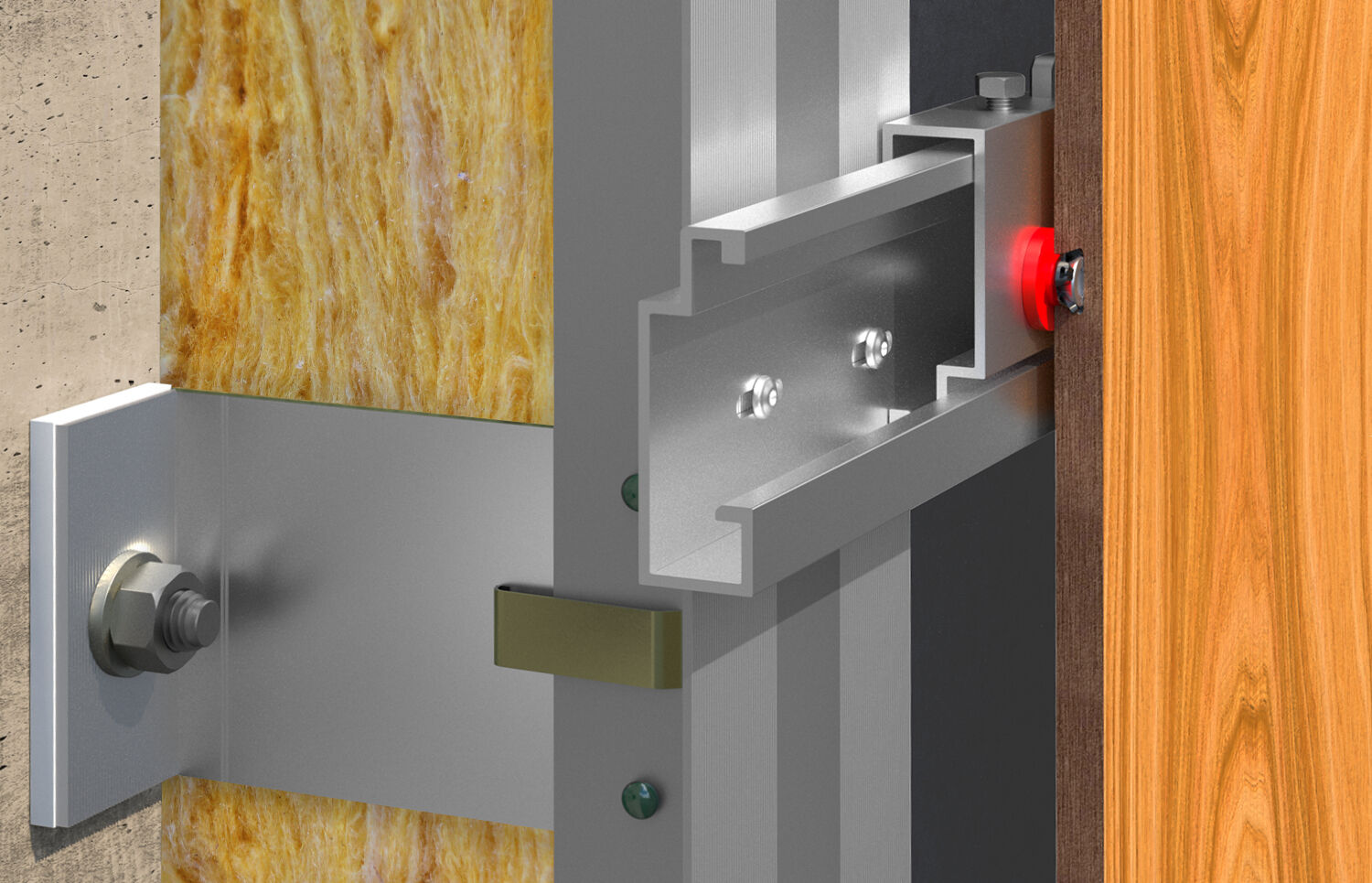

      La solución de fijación oculta para paneles de fachada delgados, como HPL, fibrocemento y paneles de superficie sólida. Utilícelo junto con sistemas de cierres en fachadas o con otros accesorios.

      Anwendung und Zulassung

      Aplicaciones
      Para altos requisitos estéticos:

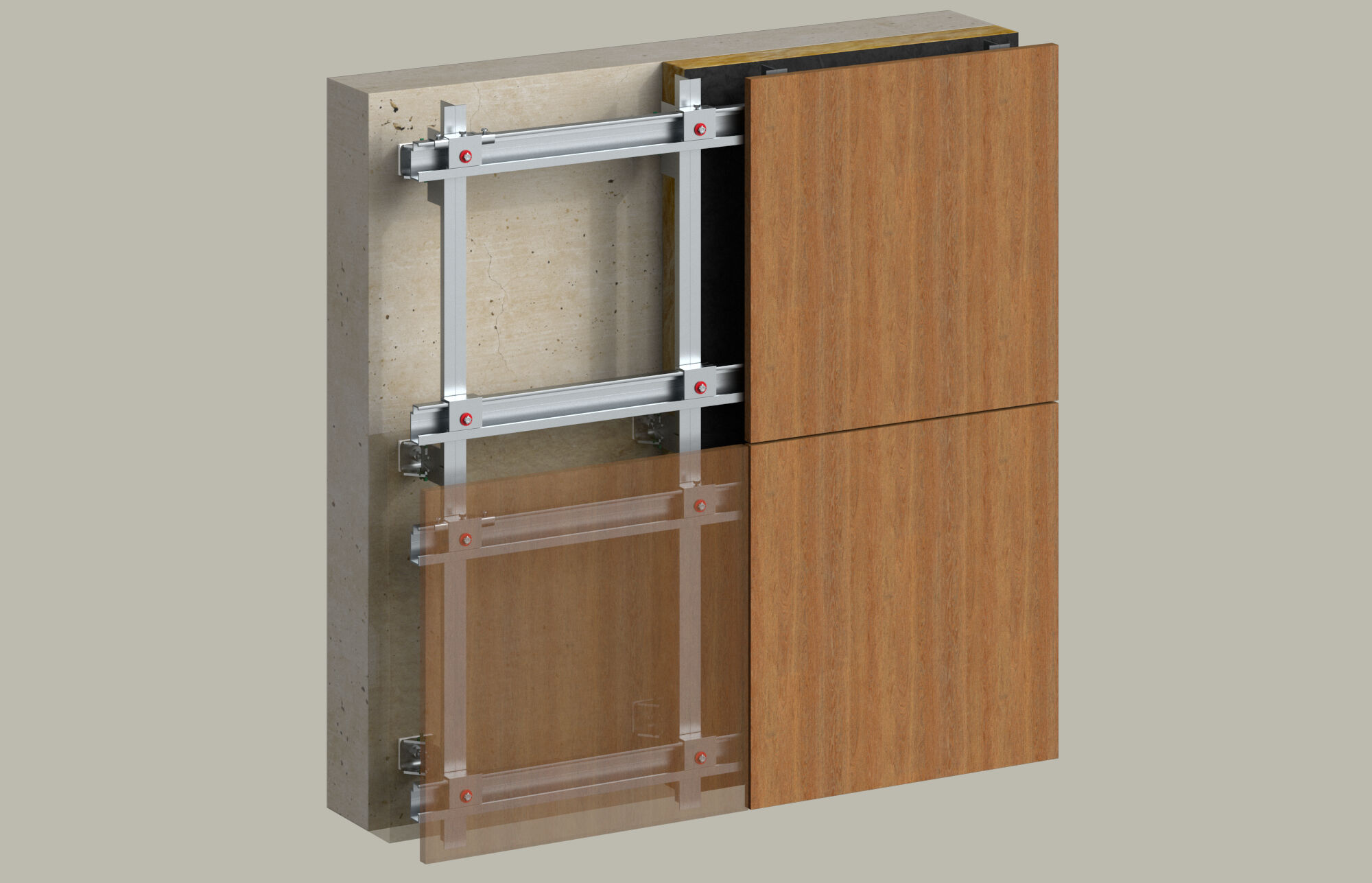

      • La fijación oculta de paneles de fachada delgados en fachada exterior e interior, así como paneles reveladores.
      Materiales de construcción
      • Fibrocemento
      • Paneles HPL
      • Materiales de panel delgado (≥ 8 mm)
      Es gelten die Details (Baustoffe, Lasten, etc.) der ggf. verfügbaren Zulassung. Weitere Dokumente finden Sie im Download Center.

      Montageanleitung

      Funcionalidad
      • Perforación en seco en cerámica
      • El orificio de perforación se perfora con una profundidad de anclaje absoluta
      • Instalación empotrada del anclaje, la arandela espaciadora estará en contacto completo con la superficie del material
      • Perforación: primero cilíndrica, luego cónica, para crear la muesca.
      • Inserción del anclaje de socavado en el orificio de socavado cilíndrico-cónico
      • Expandiendo el anclaje de socavado "presionando hacia abajo" la arandela usando las herramientas de ajuste
      • Fijación entrelazada geométrica y sin tensiones
      Mounting Strip 1 Picture
      1 / 4
      • 1
        Mounting Strip 1 Picture
      • 2
        Mounting Strip 1 Picture
      • 3
        Mounting Strip 1 Picture
      • 4
        Mounting Strip 1 Picture

      Technische Daten

      Aprobación ETA
      Min. grosor del panel 8 mm
      Largo total (
      l
      )      		18,5 mm
      Rosca (
      M
      )      		M6
      Cylindrical diameter 11 mm
      Undercutdiameter 13,5 mm
      Contenido por Pack 250
      GTIN (EAN-Code) 4048962362053
