Abrazadera isofónica FRS Plus

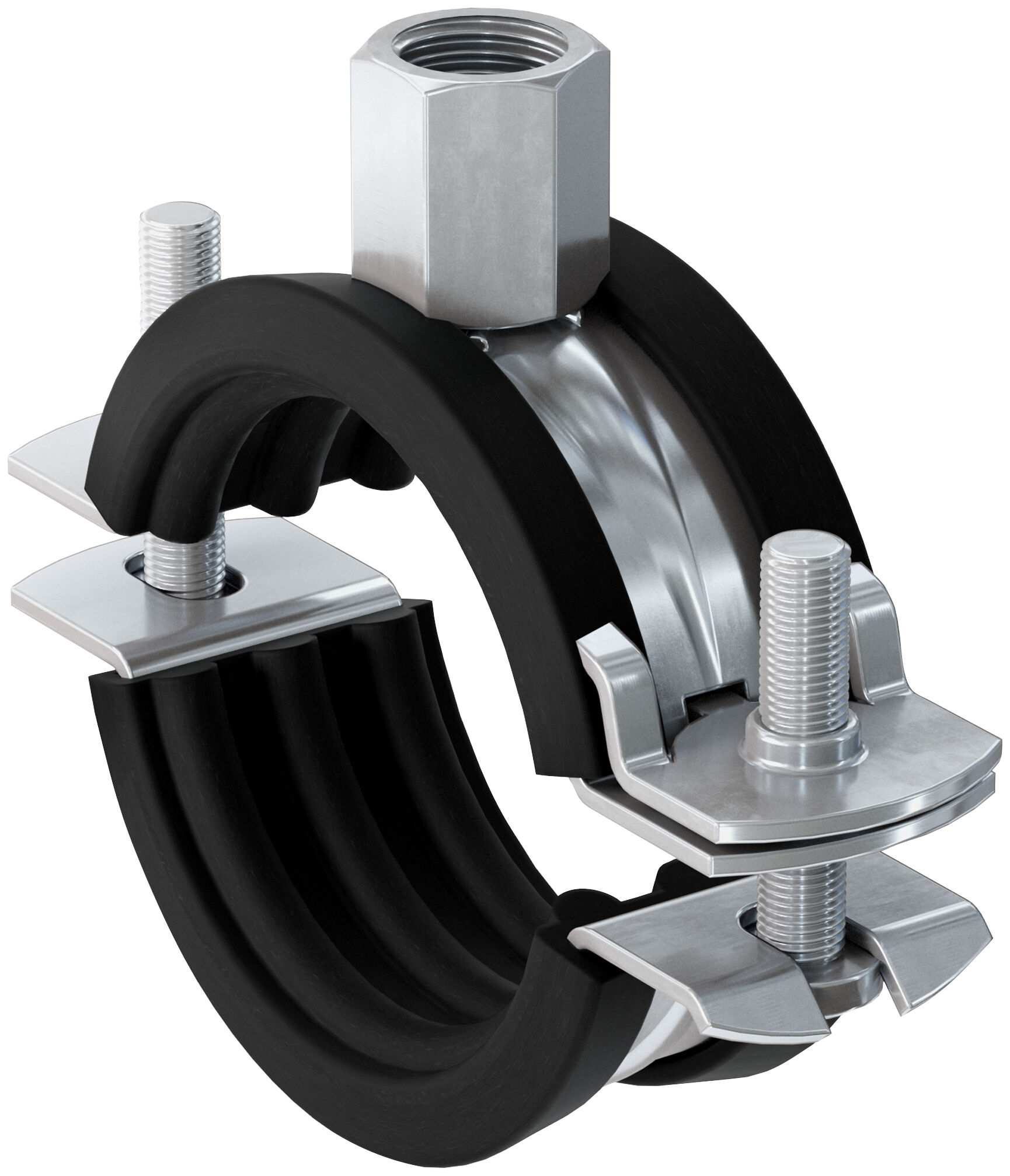

  • Product Picture: "Abrazadera isofónica fischer FRS Plus M8/M10 25 - 30"
  • Application Picture
  • Application Picture
    • Application Picture
    • Product Picture
    • Application Picture
      Art.-No. 79443

      Abrazadera isofónica fischer FRS Plus M8/M10 25 - 30

      Variantes de productos
      Datos CAD
      Descargar datos de la imagen
      Principales características
      • Principales ventajas: Rápida conexión que permite una instalación simple e instantánea
      • Principales aplicaciones: Para sujetar tuberías de calefacción, sanitarios y aguas residuales a paredes, techos y suelos
      • Tecnología: Gracias a un fiable mecanismo de cierre, la tubería puede ser fácilmente preinstalada y ajustada

      Las ventajas / descripción del producto

      Cierre rápido patentado, instalación instantánea
      Ventajas
      • El bloqueo rápido permite un montaje sencillo y rápido.
      • El enganche del cierre de seguridad garantiza el ajuste seguro de la tubería sin que salte la abrazadera de montura.
      • El asiento firme de la capa de aislamiento acústico evita que se caiga al ajustar la tubería.
      • La tuerca de conexión con rosca combinada M8/M10 permite un almacenamiento optimizado.
      • El doble atornillado permite la fijación óptima al diámetro exterior de las tuberías.
      • La protección contra pérdidas de los tornillos garantiza un montaje sin problemas.
      Abrazadera isofónica para la sujeción de tuberias
      Propiedades
      • Material:Acero DC01 (nro 1,0330). Acc. 10130 DIN EN
      • Zincado:Electro zincado, 5 - 9μm
      • Tuerca de conexión:resistencia de soldadura, M8 / M10, SW 13
      • Tornillo de bloqueo:tornillo de cabeza plana hueca
      • Material aislante de sonido:EPDM; libre de cloro; sin silicona
      • Aislamiento acústico:para DIN 4109
      • Rango de temperatura:-40 ° C a + 100 ° C
      • Dureza:55 ± 5 ° Shore A
      • Reacción al fuego:DIN 4102: Clase B2

      Solicitud y aprobación

      Aplicaciones
      • Fijación de tuberías con varillas roscadas o pernos de sustentación
      Aprobación
      • FEB/FS-75/13 - 3

      Instrucciones de montaje

      Mounting Strip 1 Picture
      1 / 4
      • 1
        Mounting Strip 1 Picture
      • 2
        Mounting Strip 1 Picture
      • 3
        Mounting Strip 1 Picture
      • 4
        Mounting Strip 1 Picture

      Datos técnicos

      Tema (
      A
      )      		M8 / M10
      Tamaño 3/4 in
      rango de la randela (
      D
      )      		25 - 30 mm
      Ancho (
      B
      )      		74 mm
      Altura (
      H
      )      		56 mm
      "X" grosor de ancho de abrazadera (
      b x s
      )      		20 x 1,25 mm
      Altura (
      Z
      )      		35 mm
      Tornillo de cierre M5
      Carga estática máxima recomendada (centr. tensión) (
      Nempf.
      )      		0,8
      Contenidos 100x Abrazadera isofónica fischer FRS Plus M8/M10 25-30
      Contenido por Pack 100
      GTIN (EAN-Code) 4006209794432

      Documentos para descargar

      Test Certificate
      pdf, FEB/FS-75/13 - 3
      FEB - Report - Measurement of the insertion loss of the pipe clamp FRS Plus for 4‘‘ sewer pipes
