Gancho ajustable de acero inoxidable con base grande para la instalación de paneles fotovoltaicos en techos de tejas inclinadas con capa de ventilación.
Gancho de acero inoxidable con base grande RH HB A2
RH 40-54 HB A2 es el gancho de acero inoxidable para la instalación de paneles fotovoltaicos en tejados con capa de ventilación. Los múltiples ajustes hacen que el gancho sea adecuado para todo tipo de baldosas. Completo con tornillos para la conexión al riel.
10 x Gancho RH HB A2 10 x Tornillo de cabeza hexagonal SKS M8 x 20 A2 10 x Tuerca hexagonal MU F M8 A2
10
Altura total
110 - 143 mm
Llave dinamométrica para instalación (
Tinst
)
20 N·m
Ancho de tuerca
13 mm
Peso
0,83 kg
Contenidos
10 x Gancho RH HB A2 10 x Tornillo de cabeza hexagonal SKS M8 x 20 A2 10 x Tuerca hexagonal MU F M8 A2
Contenido por Pack
10
GTIN (EAN-Code)
8001132715260
Visualizada 1 de 1 variante (s)
As vantagens / Descrição do produto
Ventajas
Los múltiples ajustes permiten adaptar el gancho a diferentes baldosas y capas de ventilación: el ajuste horizontal de la base permite desplazar el punto de fijación desde el punto de salida del gancho de la baldosa; el ajuste vertical inferior permite adaptar el gancho a diferentes espesores de baldosas y capas de ventilación; el ajuste vertical superior permite registrar la distancia del riel desde la parte superior de la baldosa; El ajuste más alto permite alinear horizontalmente el riel.
El espesor de 5 mm permite reducir el lijado de las baldosas.
Fabricado en resistente acero inoxidable.
Los accesorios para conectarse a los rieles solares están incluidos en el paquete.
Propiedades
Gancho de acero inoxidable X5CrNi 18-10 según EN 10088-2:2005.
Tornillos de acero inoxidable clase A2-70 según EN ISO 3506-1/2:2010.
Aplicação e aprovação
Aplicaciones

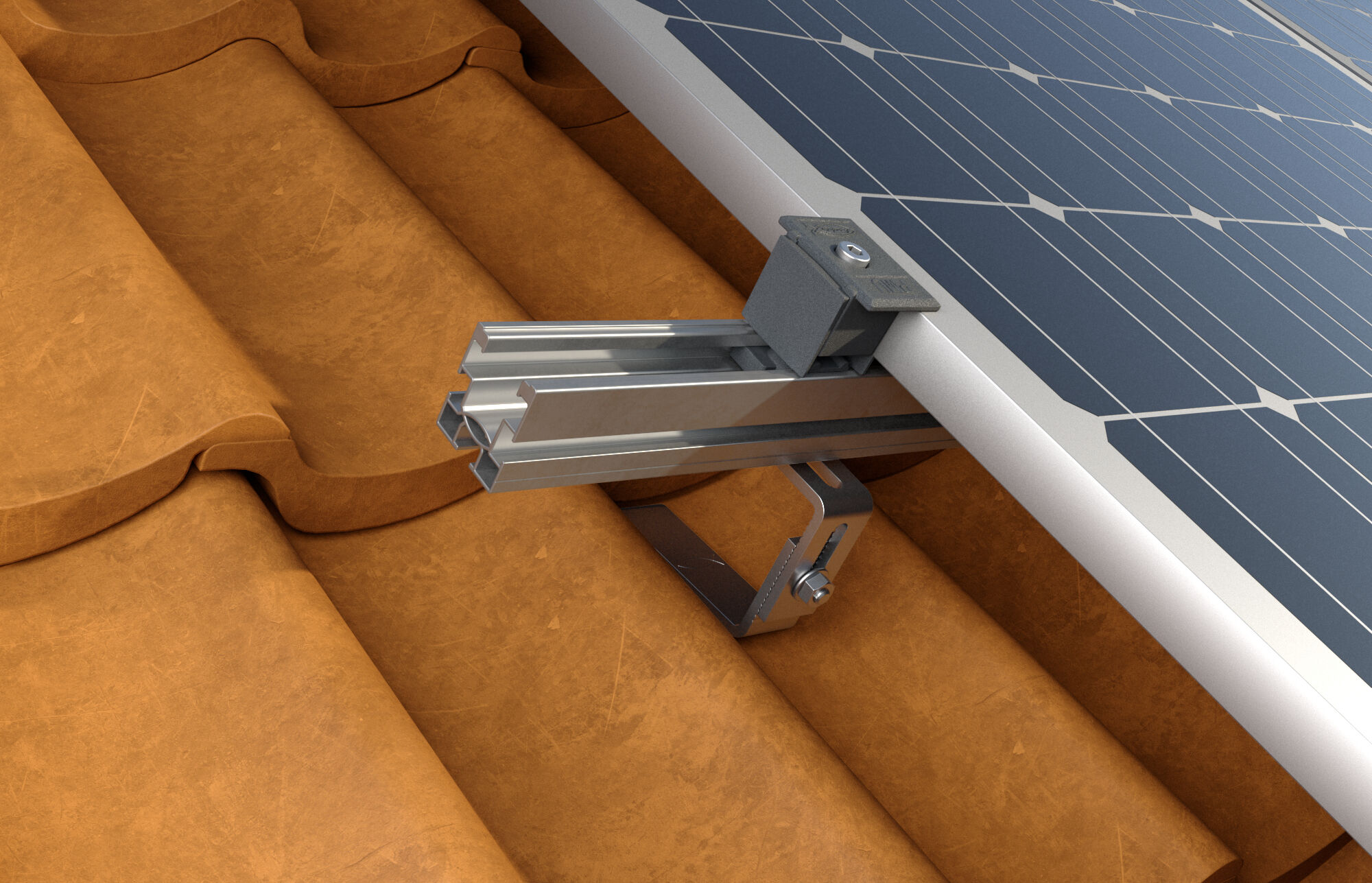

Instalación de paneles fotovoltaicos en cubiertas inclinadas con tejas con capa de ventilación.
Instruções de montagem
Funcionalidad
Determine la distancia entre ejes de los ganchos en función de las cargas de nieve y viento en la zona de instalación (utilice el software SOLARPANEL-FiX para diseñar el sistema) y de acuerdo con la estructura portante y la disposición del sistema.
Levante la baldosa y asegure la base del gancho con el anclaje adecuado, determinado según el tipo y las capas del soporte portante.
Realice los ajustes de altura y anchura requeridos por el tipo de cubierta y apriete los tornillos de los ajustes aplicando un par de 20 Nm para bloquear el gancho en su posición.
Muele la baldosa superior para que se ajuste a la forma de gancho y vuelve a colocarla en su posición.
Utilice la ranura existente en la parte superior del gancho para ajustar la posición del raíl seleccionado.
Fije el riel apretando el tornillo con un par de apriete de 10 Nm.
