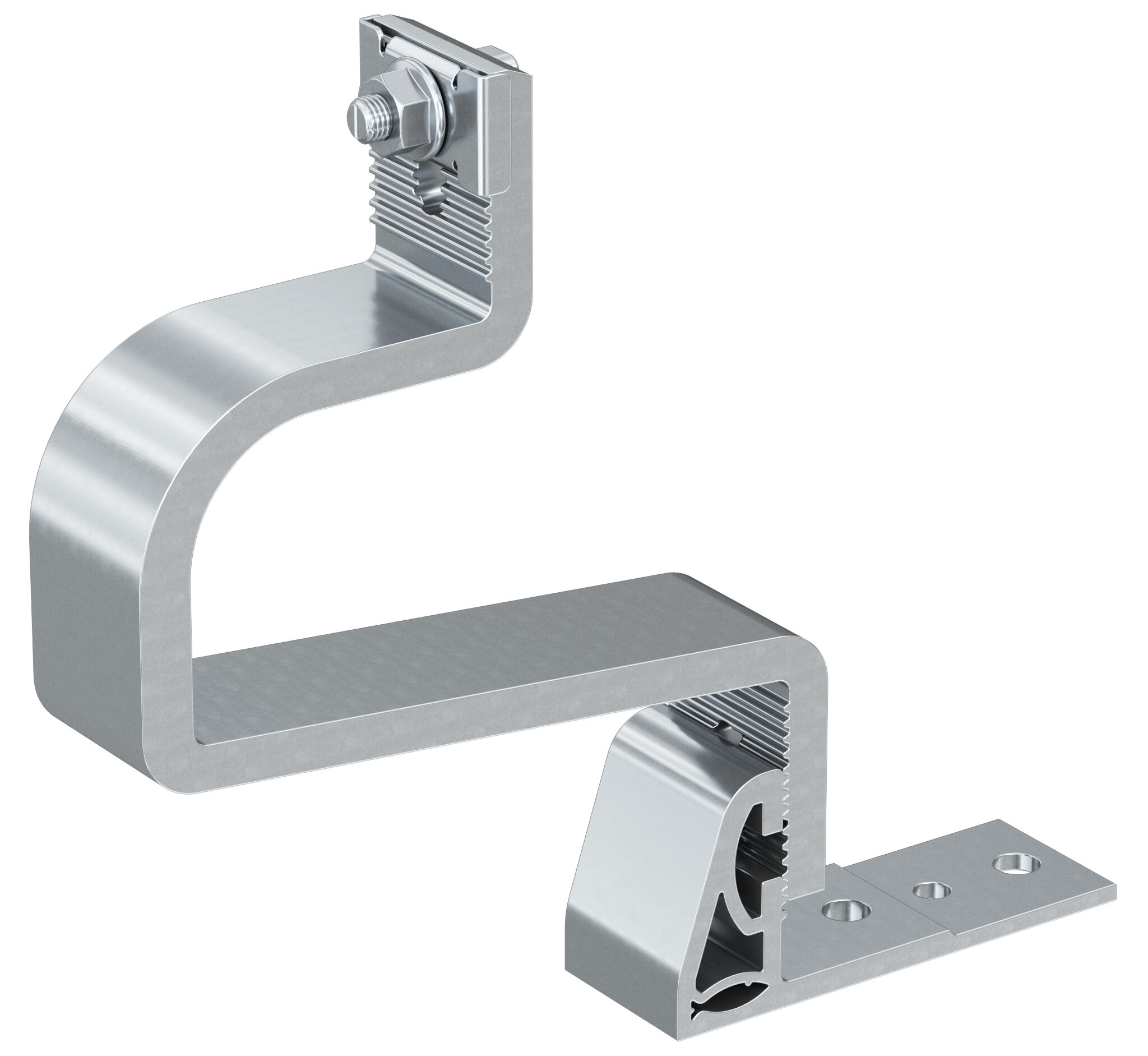

Gancho fischer para tejado inclinado con cubierta de tejas y 2 posiciones de ajuste RH 52-67 V AL de aluminio.

Las ventajas / descripción del producto

Ganchos de aluminio con base delgada para la instalación de paneles fotovoltaicos en techos inclinados de teja con capa de ventilación de espesor variable.
Ventajas
  • Los múltiples ajustes permiten adaptar el gancho a diferentes baldosas y capas de ventilación: el ajuste vertical inferior permite adaptar el gancho a diferentes espesores de baldosas y ventilación; el ajuste vertical superior permite registrar la distancia del riel desde la parte superior de la baldosa; el ajuste más alto (disponible para las versiones de ganchos RH H AL) permite alinear horizontalmente el riel.
  • La gran capacidad de carga permite el uso de menos ganchos.
  • El gancho tiene una deformación controlada y está diseñado para no doblar ni dañar las baldosas.
  • El gancho está premontado y listo para ser montado sin necesidad de accesorios adicionales.
  • El gancho es ligero y está fabricado en aluminio para durar toda la vida útil del sistema.
  • La junta de conexión rápida (disponible para las versiones de ganchos RH H AL) puede adaptarse tanto a los rieles SolarLight como a los SolarFish mediante una rotación de 180°.
Los ganchos de aluminio RH V AL/RH H AL son adecuados para la instalación de paneles fotovoltaicos en cubiertas inclinadas con tejas y tiras de ventilación de espesores variables: son la solución perfecta para cubiertas ventiladas con estructura portante continua. La posición de ajuste vertical inferior permite adaptar el gancho a diferentes espesores de baldosas y tiras de ventilación. La posición de ajuste vertical superior permite ajustar la distancia del riel desde la parte superior de la baldosa. El ajuste más alto (disponible para las versiones de ganchos RH H AL) permite alinear horizontalmente el riel. La forma del gancho está diseñada para tener una deformación controlada y no doblar ni dañar las baldosas.
Youtube VideoYoutube VideoYoutube Video
Propiedades
  • Gancho de aleación de aluminio AW 6060 T6 y AW 6082 T6 según EN 2:2016.
  • Tornillos de acero inoxidable clase A2-70 según EN ISO 3506-1/2:2010.

Solicitud y aprobación

Aplicaciones

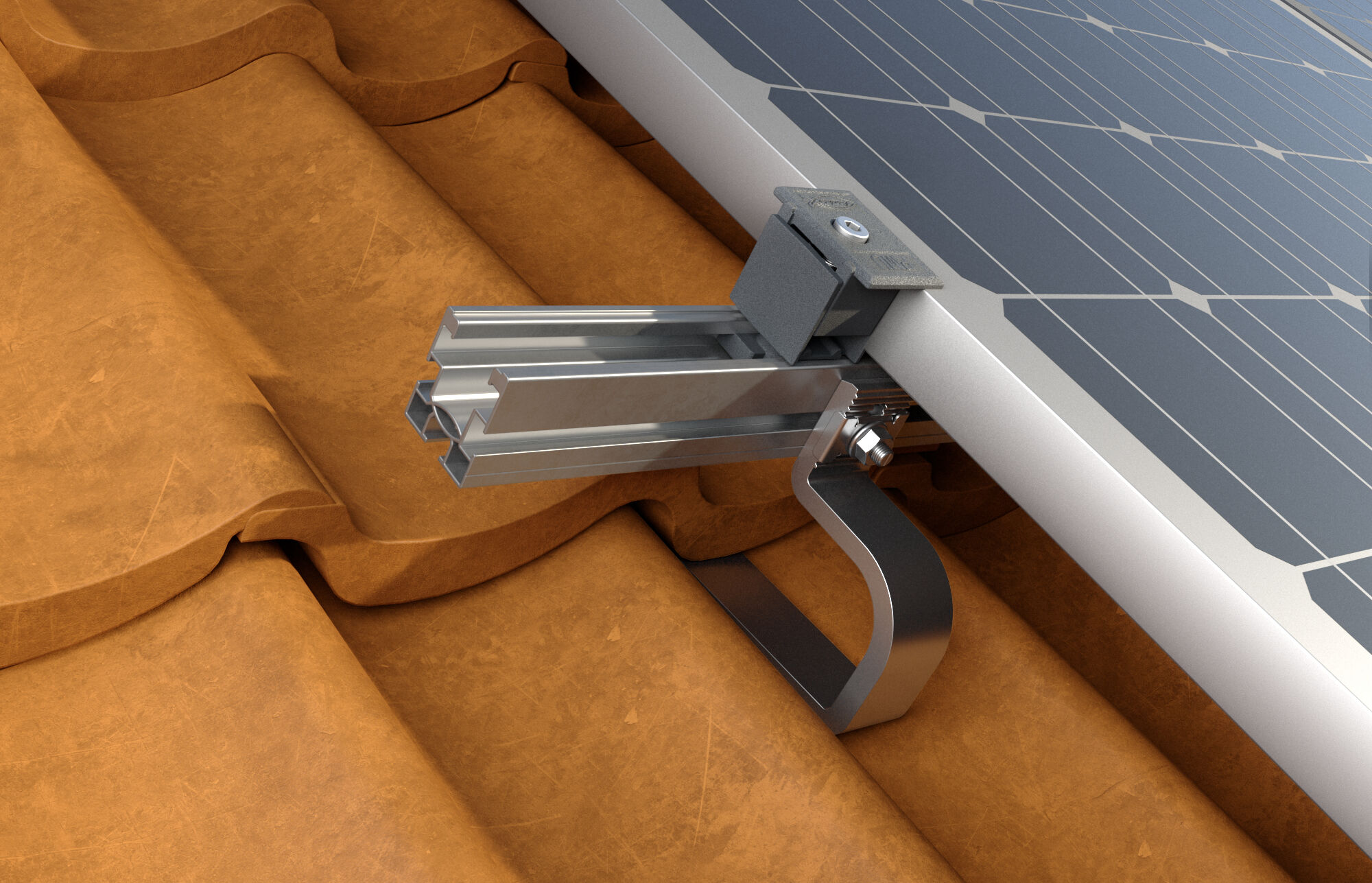

  • Instalación de paneles fotovoltaicos en cubiertas inclinadas con tejas con capas de ventilación de varios espesores.

Instrucciones de montaje

Funcionalidad
  • Determine la distancia entre ejes de los ganchos en función de las cargas de nieve y viento en la zona de instalación (utilice el software SOLARPANEL-FiX para diseñar el sistema) y de acuerdo con la estructura portante y la disposición del sistema.
  • Levante la baldosa y asegure la base del gancho con el anclaje adecuado, determinado según el tipo y las capas del soporte portante.
  • Realice los ajustes de altura y anchura requeridos por el tipo de cubierta y apriete los tornillos de los ajustes aplicando un par de 20 Nm para bloquear el gancho en su posición.
  • Muele la baldosa superior para que se ajuste a la forma de gancho y vuelve a colocarla en su posición.
  • En el caso de las versiones de ganchos RH H AL, inserte la junta superior en el lado del riel seleccionado y ajuste la posición del riel (la junta se puede girar 180° para adaptarse a los rieles SolarLight o SolarFish). Fije la tuerca aplicando un par de 20 Nm.
  • En el caso de las versiones de ganchos RH V AL, conecte el riel Solar a la parte superior del gancho insertando el tornillo de cabeza de martillo en el costado del riel; gire la tuerca en el sentido de las agujas del reloj hasta que el tornillo de cabeza del martillo quede bloqueado en su posición; Ajuste la distancia del riel a las baldosas de acuerdo con las necesidades de configuración. Apriete la tuerca aplicando un par de 10 Nm.

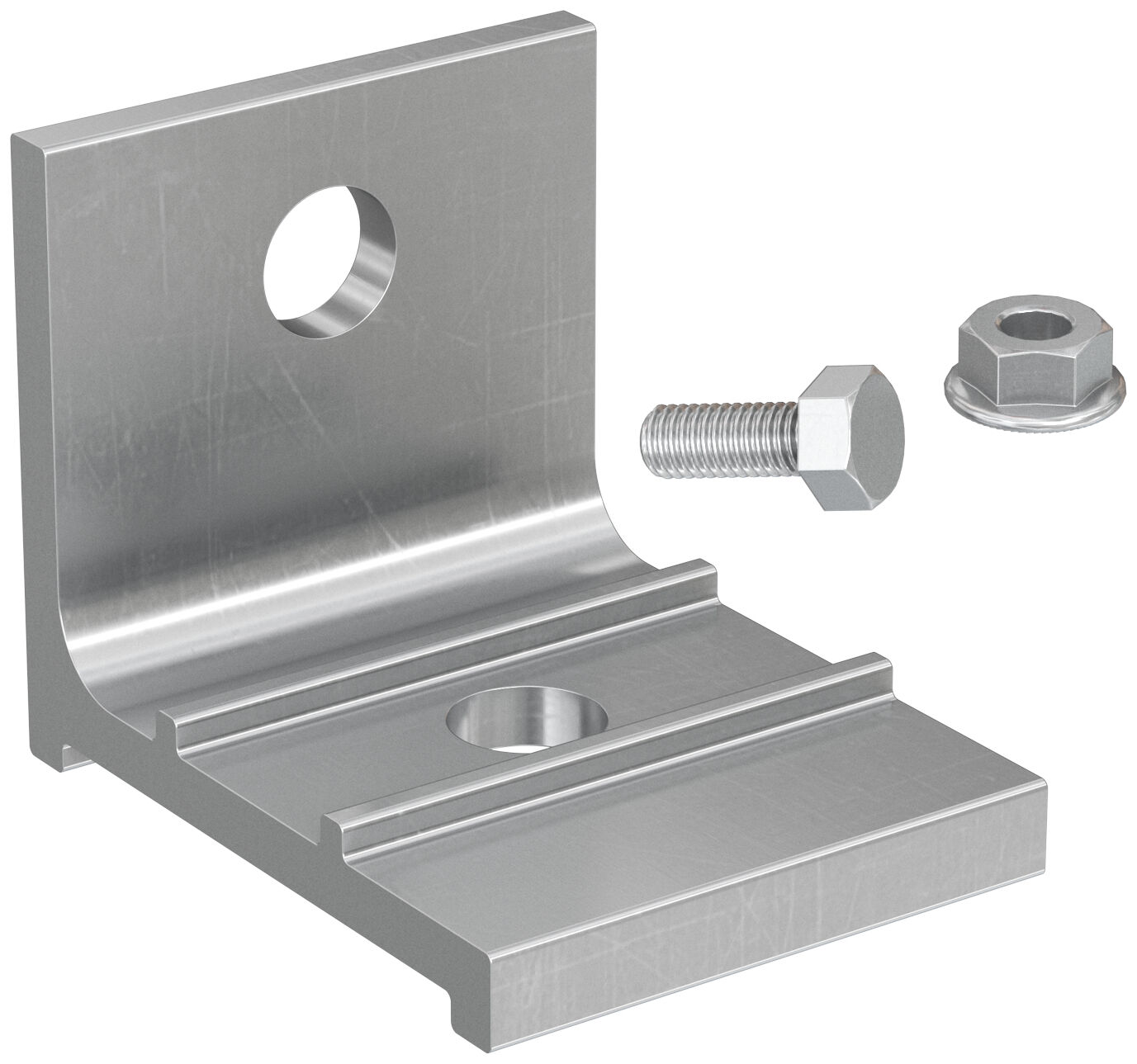

  • Para permitir el diseño de los paneles fotovoltaicos orientados al paisaje cuando se utilizan versiones de ganchos RH V AL, se requiere el soporte LAB adicional.
Mounting Strip 1 Picture
1 / 6

Datos técnicos

Altura total 132 - 162 mm
Llave dinamométrica para instalación (
Tinst
)
20 N·m
Ancho de tuerca 13 mm
Peso 0,4 kg
Contenido por Pack 10
GTIN (EAN-Code) 8001132116890
