Perfil de SolarFish H83 AL
  • Product Picture: "SolarFish H83 4,85 m AL"
  • Product Picture: "SolarFish H83 4,85 m AL"
  • Application Picture
  • Application Picture
    • Application Picture
    • Product Picture
    • Product Picture
    • Application Picture
      Art.-No. 569373

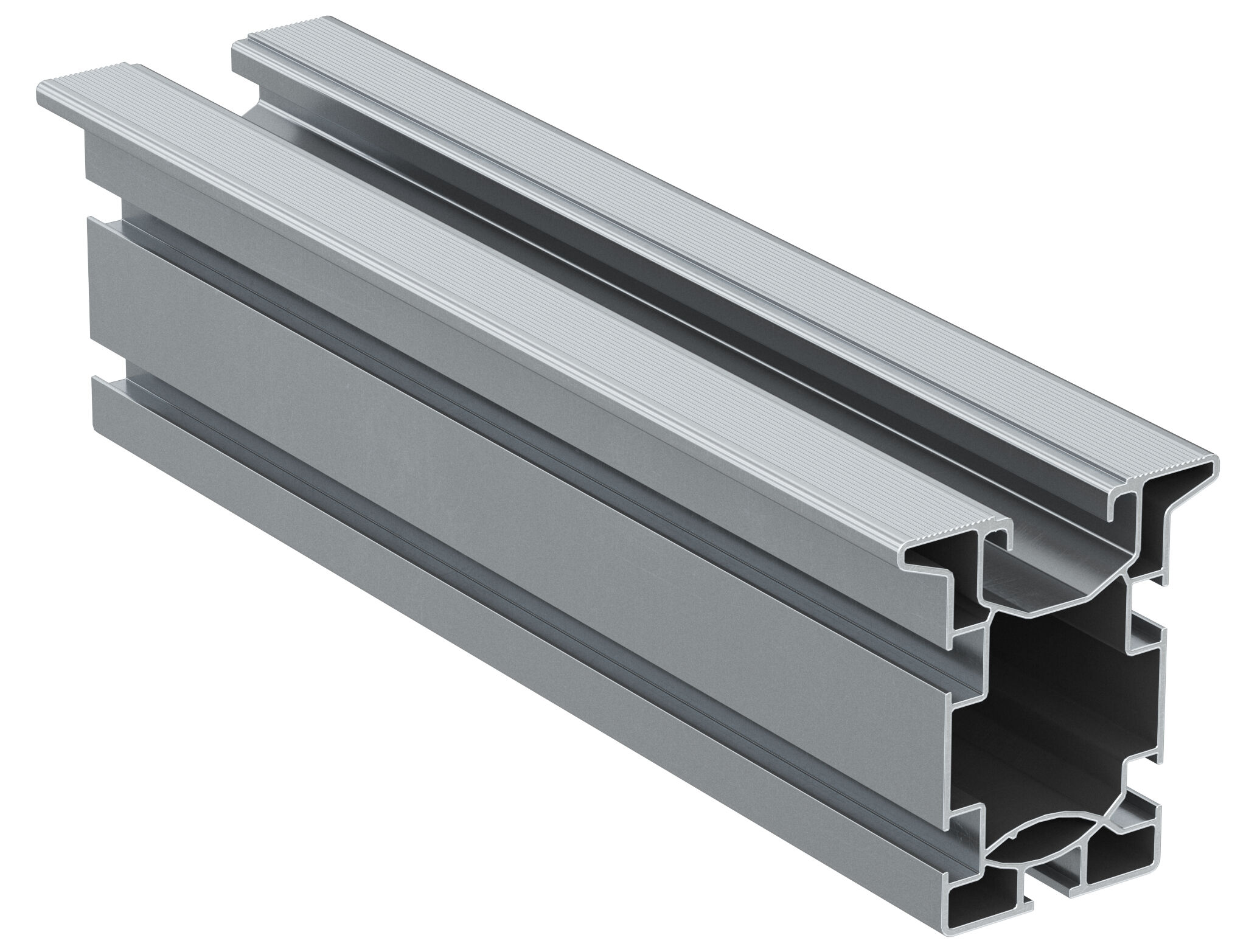

      SolarFish H83 4,85 m AL

      Product Variant
      Descargar datos de la imagen
      Principales características
      • Sección transversal de 83 mm: Soporta cargas pesadas y minimiza el número de soportes requeridos.
      • Instalación rápida: Compatible con ranuras inferiores, laterales y superiores para una fijación eficiente.
      • Versatilidad estructural: Permite fijar dos módulos horizontales en un único rail intermedio.
      • Diseño modular: Longitudes optimizadas para reducir desperdicios y facilitar la logística.

      Your advantages / Product description

      El rail SolarFish H83 optimiza la cantidad de soportes en el techo, ideal para instalaciones con fuerzas elevadas y estructuras complejas.
      Ventajas
      1. Alto rendimiento: Soporta cargas pesadas con menos puntos de apoyo.
      2. Instalación rápida: Fijación eficiente con tornillos SKS M8 y RHS en ranuras laterales e inferiores.
      3. Reducción de desperdicios: Longitudes optimizadas para minimizar sobrantes y simplificar el manejo.
      4. Gestión térmica: Serie de rails conectados hasta un máximo de 15 m para evitar problemas de expansión térmica.
      El Rail SolarFish H83 AL es un perfil fabricado en aleación de aluminio AW 6063 T6, diseñado para construir estructuras de sistemas fotovoltaicos en techos planos, inclinados e industriales. Su sección transversal de 83 mm ofrece una alta capacidad de carga, optimizando el número de soportes necesarios en el techo, incluso bajo fuertes cargas de nieve o viento.
      • Compatibilidad: Ranuras laterales e inferior compatibles con tornillos SKS M8 y RHS de cabeza de martillo para una instalación rápida. Ranura superior compatible con tuercas FCN AL y soportes MW para juntas cruzadas.
      • Versatilidad: Compatible con abrazaderas universales PMU/PMCU y preensambladas PM-F/PM-C.
      • Aplicaciones: Ideal para techos planos con marcos triangulares (STFS, STFN) y techos inclinados con ganchos específicos (RK, GC, GTP, GTX).
      • Durabilidad: Longitud optimizada para reducir desperdicios y facilitar el manejo en obra.
      Propiedades
      • Material: Aleación de aluminio AW 6063 T6 según EN 755-2:2013.

      Application and approval

      Aplicaciones
      • Construcción de estructuras fotovoltaicas en techos planos con marcos triangulares (STFS, STFN).
      • Estructuras especiales para techos complejos con rails BP AL y REP AL.
      • Instalaciones en techos inclinados con ganchos RK, GC, GTP, y GTX, y en techos industriales con sistema Solar-Y.
      Materiales de construcción
      • Aleación de aluminio AW 6063 T6 conforme a EN 755-2:2013.
      You can find detailed information on building materials in the approval document.
      Approval
      • TUV - R 60154136

      Assembly instruction

      Funcionalidad
      1. Defina las distancias entre soportes: Según el diseño del proyecto y las cargas de viento/nieve.
      2. Instale el rail SolarFish H83: Usando las ranuras inferiores o laterales para fijación al soporte seleccionado.

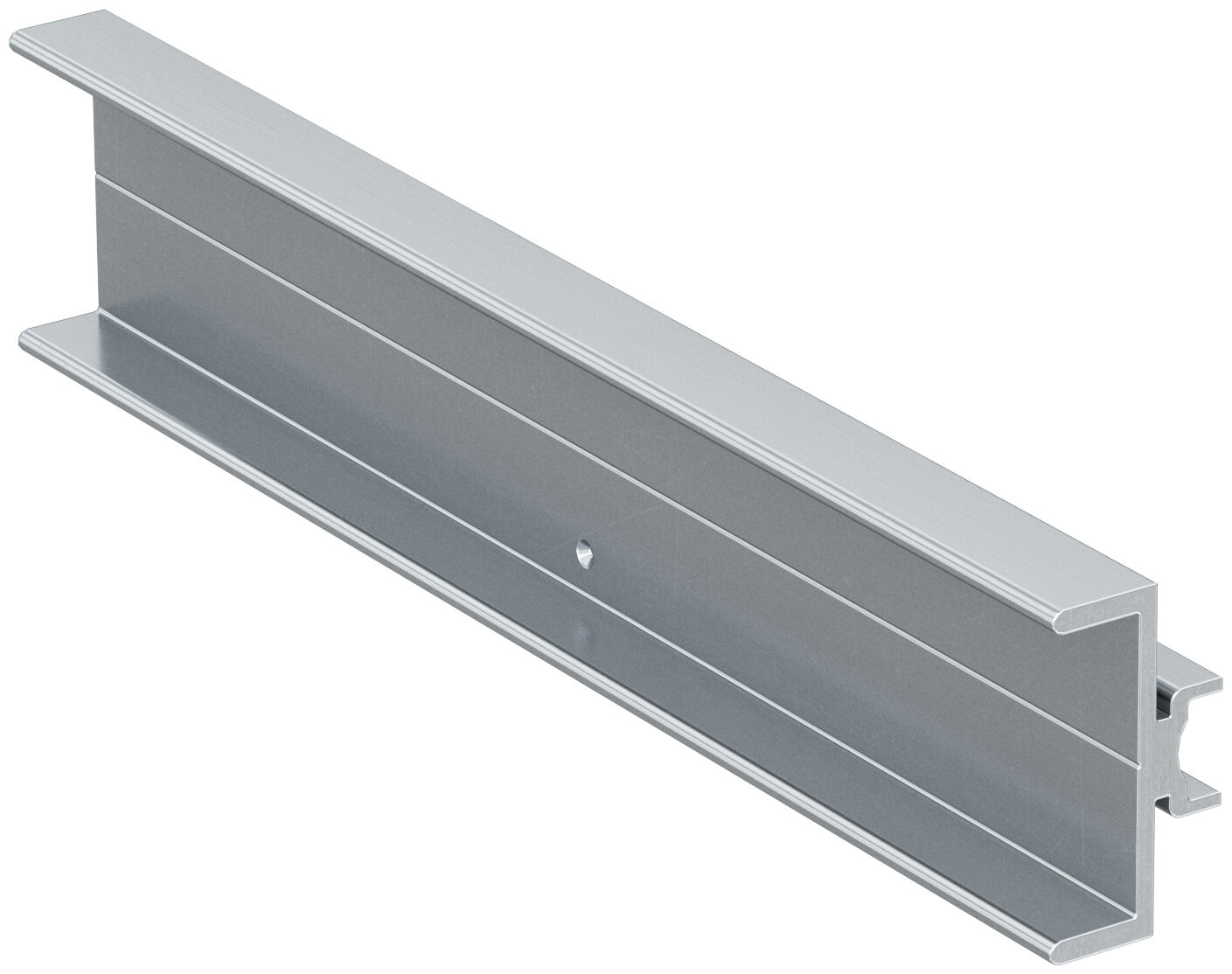

      3. Conecte dos rieles: Con dos juntas CPN AL y tornillos autorroscantes de 8 x 3.5 mm en cada lado.
      4. Limite la expansión térmica: Cree series de rails conectados hasta 15 m y reinicie con rails desconectados.
      5. Fije los paneles solares: Ajuste las abrazaderas a través de la ranura superior del rail.

      Technical Data

      Peso 1,95 kg/m
      Contenido por Pack 1
      GTIN (EAN-Code) 8001132111161

      Documents for Downloading

      Certificate
      pdf, TUV - R 60154136
      TUV Certificate
      Valid from 11/01/2021
      to 11/01/2026
      Marketing Documents
      pdf,
      Solar systems. Mounting solutions for photovoltaic panels.
